Eaton T3-4-15682/I2/SVB HAUPTSCHALTER
Eaton T3-4-15682/I2/SVB HAUPTSCHALTER
Details zu
Eaton T3-4-15682/I2/SVB HAUPTSCHALTER

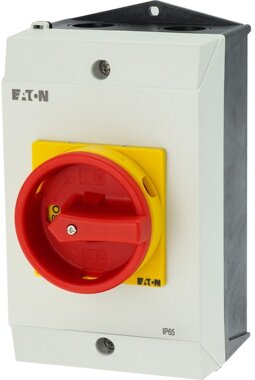

Hauptschalter, T3, 32 A, Aufbau, 4 Baueinheit(en), 6-polig, 1 Schließer, 1 Öffner, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-StellungAusgerüstet mit rotem Sperrgriff und gelbem Sperrkranz. 0-Stellung abschließbar mit max. 3 Vorhängeschlössern. Verwendbar als Not-Aus-Schalter nach VDE 0113 und als Reparatur- und Wartungsschalter. Mit Hilfskontakten 1Ö/1S.
- Polzahl: 6
- Bemessungsbetriebsleistung bei AC-23, 400 V: 15kW
- Anzahl der Hilfskontakte als Öffner: 1
- Anzahl der Hilfskontakte als Schließer: 1
- Anzahl der Hilfskontakte als Wechsler: 0
- Bemessungsdauerstrom Iu: 32A
- Max. Bemessungsbetriebsspannung Ue bei AC: 690V
- Ausführung als NOT-AUS-Einrichtung: ja
- Schutzart (IP), frontseitig: IP65
- Anschlussart Hauptstromkreis: Schraubanschluss
- Gerätebauart: Komplettgerät im Gehäuse
- Ausführung des Betätigungselements: Türkupplungsdrehantrieb
- Geeignet für Bodenbefestigung: ja
- Bedingter Bemessungskurzschlussstrom Iq: 1kA
- Motorantrieb integriert: nein
- Geeignet für Frontbefestigung 4-Loch: nein
- Ausführung als Wartungs-/Reparaturschalter: ja
- Spannungsauslöser optional: nein
- Geeignet für Frontbefestigung Zentral: nein
- Geeignet für Zwischenbau: nein
- Geeignet für Verteilereinbau: nein
- Ausführung als Hauptschalter: ja
- Ausführung als Sicherheitsschalter: ja
- Motorantrieb optional: nein
- Verriegelbar: ja
- Ausführung als Wendeschalter: nein
- Bemessungskurzzeitstromfestigkeit Icw: 0,65kA
- Farbe des Betätigungselements: rot
- Bemessungsbetriebsspannung: 690V
- Bemessungsbetriebsleistung bei AC-3, 400 V: 11kW
- Schaltleistung bei 400 V: 15kW
- Bemessungsdauerstrom bei AC-21, 400 V: 32A
- Anzahl der Schalter: 1
- Bemessungsdauerstrom bei AC-23, 400 V: 32A
- Schutzart (NEMA): 12
Suchbegriffe: Isolierstoffgehäuse, Kapselung, Kleingehäuse, Leitungsdurchsteckmembran, Netztrennschalter, Nockenschalter, Not-Aus, Reparaturschalter, Vorhängeschlosssperre, Wartungsschalter
