Eaton P1-25/I2 EIN-AUS-SCHALTER

43,70 €
zzgl. Versandkosten
  • Artikelnummer:U77611835
Auf Lager. Zustellung in 1-3 Werktagen.
  • Beschreibung
  • Datenblatt
  • Rezensionen
  • Zubehör

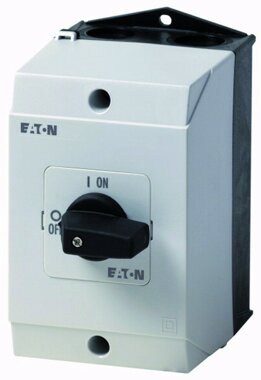

Eaton P1-25/I2 EIN-AUS-SCHALTER
EIN-AUS-Schalter, 3-polig, 25 A, Aufbau

Isolierstoffgekapselt mit schwarzem Knebelgriff und silberfarbenem Frontschild, stets mit PE-Klemme

  • Polzahl: 3
  • Bemessungsbetriebsleistung bei AC-23, 400 V: 13kW
  • Anzahl der Hilfskontakte als Öffner: 0
  • Anzahl der Hilfskontakte als Schließer: 0
  • Anzahl der Hilfskontakte als Wechsler: 0
  • Bemessungsdauerstrom Iu: 25A
  • Max. Bemessungsbetriebsspannung Ue bei AC: 690V
  • Ausführung als NOT-AUS-Einrichtung: nein
  • Schutzart (IP), frontseitig: IP65
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Gerätebauart: Komplettgerät im Gehäuse
  • Ausführung des Betätigungselements: Knebel
  • Geeignet für Bodenbefestigung: ja
  • Bedingter Bemessungskurzschlussstrom Iq: 80kA
  • Motorantrieb integriert: nein
  • Geeignet für Frontbefestigung 4-Loch: nein
  • Ausführung als Wartungs-/Reparaturschalter: nein
  • Spannungsauslöser optional: nein
  • Geeignet für Frontbefestigung Zentral: nein
  • Geeignet für Zwischenbau: nein
  • Geeignet für Verteilereinbau: nein
  • Ausführung als Hauptschalter: nein
  • Ausführung als Sicherheitsschalter: nein
  • Motorantrieb optional: nein
  • Verriegelbar: nein
  • Ausführung als Wendeschalter: nein
  • Bemessungskurzzeitstromfestigkeit Icw: 0,64kA
  • Farbe des Betätigungselements: schwarz
  • Bemessungsbetriebsspannung: 690V
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5kW
  • Schaltleistung bei 400 V: 13kW
  • Bemessungsdauerstrom bei AC-21, 400 V: 25A
  • Anzahl der Schalter: 1
  • Bemessungsdauerstrom bei AC-23, 400 V: 25A
  • Schutzart (NEMA): sonstige

Suchbegriffe: Aufbaugehäuse, Aufbauschalter, Ein-Aus-Schalter, Isoliergehäuse, Isolierstoffgehäuse, Kapselung, Kleingehäuse, Lasttrennschalter, Leitungsdurchsteckmembran, Netztrennschalter

Hersteller:
Eaton Electric GmbH, Hein-Moeller-Str. 7 - 11, 53115, BONN, DE, www.eaton.com, info-Bonn@eaton.com
Hinweise zur Batterie- und Geräteentsorgung

Downloads

Genaue technische Spezifikationen für "Eaton P1-25/I2 EIN-AUS-SCHALTER" können nachfolgendem Datenblatt entnommen werden:


Ausführung als Hauptschalternein
Ausführung als Wartungs-/Reparaturschalternein
Ausführung als Sicherheitsschalternein
Ausführung als NOT-AUS-Einrichtungnein
Ausführung als Wendeschalternein
Anzahl der Schalter1
Max. Bemessungsbetriebsspannung Ue bei AC690V
Bemessungsdauerstrom Iu25A
Bemessungsdauerstrom bei AC-23, 400 V25A
Bemessungsdauerstrom bei AC-21, 400 V25A
Bemessungsbetriebsleistung bei AC-3, 400 V7,5kW
Bemessungskurzzeitstromfestigkeit Icw0,64kA
Schaltleistung bei 400 V13kW
Bedingter Bemessungskurzschlussstrom Iq80kA
Polzahl3
Anzahl der Hilfskontakte als Öffner0
Anzahl der Hilfskontakte als Schließer0
Anzahl der Hilfskontakte als Wechsler0
Motorantrieb optionalnein
Motorantrieb integriertnein
Spannungsauslöser optionalnein
GerätebauartKomplettgerät im Gehäuse
Geeignet für Bodenbefestigungja
Geeignet für Frontbefestigung 4-Lochnein
Geeignet für Frontbefestigung Zentralnein
Geeignet für Verteilereinbaunein
Geeignet für Zwischenbaunein
Farbe des Betätigungselementsschwarz
Ausführung des Betätigungselementskurzer Drehgriff
Verriegelbarnein
Anschlussart HauptstromkreisSchraubanschluss
Mit vormontierter Verkabelungnein
Schutzart (IP), frontseitigIP65
Schutzart (NEMA)12

Merkmale
TypKippschalter
Anzahl der Pole3P
Eingebaute AnzeigeNein
Internationale Schutzart (IP-Code)IP65
ProduktfarbeSchwarz, Weiß

Gewicht und Abmessungen
Breite100 mm
Tiefe107 mm
Höhe180 mm

Betriebsbedingungen
Temperaturbereich in Betrieb-25 - 40 °C
