Details zu

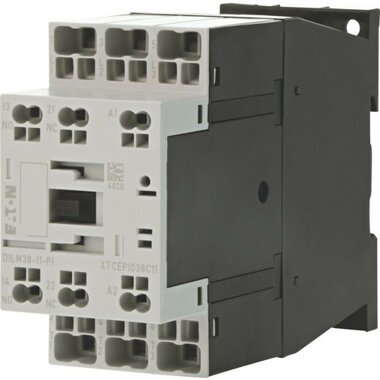

Eaton 199298 DILM38-11(RDC24)-PI Leistungsschü
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 18.5 kW, 660 V 690 V: P= 21 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, kombinierbar mit Hilfsschalter: DILM32-XHI?-PI, DILA-XHI(V)?-PI, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
- Spannungsart zur Betätigung: DC
- Anschlussart Hauptstromkreis: Federzuganschluss
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 18,5kW
- Bemessungsbetriebsleistung NEMA: 0kW
- Geeignet für Reiheneinbau: nein
- Breite: 45mm
- Höhe: 85mm
- Tiefe: 115mm
Suchbegriffe: Pushin, zugfeder, motorschutz, federzug, federzugklemmen, push in, push in anschluss, push in technologie, stecktechnik, zeitersparnis
Hersteller:
Eaton Electric GmbH, Hein-Moeller-Str. 7 - 11, 53115, BONN, DE, www.eaton.com, info-Bonn@eaton.com
