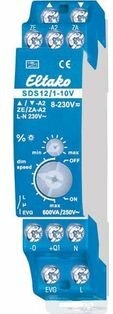

Eltako 1-10V-Steuer-Dimmschalter für EVG
Eltako SDS12/1-10V, Dimmerauslöser, DIN-Schienenmontage, Blau, CE, 600 W, 8 - 230
1-10V-Steuer-Dimmschalter für EVG. 1-10V-Steuerausgang 40mA. Stand-by-Verlust nur 1 Watt. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Auch zur Ansteuerung von LED-Konvertern mit passiver 1-10V Schnittstelle ohne Hilfsspannung bis zu 0,6mA. Darüber mit Hilfsspannung. Örtlich und zentral ein/aus mit gleichem Potenzial. Versorgungspannung galvanisch getrennt. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais. Schaltung im Nulldurchgang zur Kontaktschonung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und es wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Mit dem %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Gleichzeitig wird festgelegt, ob die Kinderzimmerschaltung und die Schlummerschaltung aktiv sind (+KI +SL). Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais an dem Ausgang EVG. Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Es können entweder Richtungstaster an Pfeil nach oben + unten angeschlossen werden, oder diese Anschlussklemmen werden gebrückt und es wird ein Taster als Universaltaster angeschlossen. Als Richtungstaster ist dann Pfeil oben einschalten und aufdimmen sowie Pfeil unten ausschalten und abdimmen. Ein Doppelklicken Pfeil oben löst das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus. Ein Doppelklick Pfeil unten löst die Schlummerschaltung aus. Die Kinderzimmerschaltung wird mit dem Taster an Pfeil oben ausgeführt. Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters. Kinderzimmerschaltung KI (Universaltaster oder Richtungstaster Pfeil oben): Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Schlummerschaltung SL (Universaltaster oder Richtungstaster Pfeil unten): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung.
Stichworte:- Dimmer
- Dimmrelais
- Ferndimmer
- Dimmaktor
